KQ311型全液壓撬毛鉆車以國三柴油機為單一動力，主要適用于金屬礦山及各種地下工程巷道、隧道、隧洞撬毛作業，該車工作臂為折疊式并配備旋轉油缸驅動的液壓錘及機械式平動機構，可對工作面、頂板、側幫及底板進行全方位作業，同時該車液壓系統采用比例先導操縱，因而具有操縱靈活、動作平穩等特點。結構緊湊、移動性能好、轉彎半徑小、爬坡能力強，可大幅度提高撬毛作業效率及安全性。
KQ311型全液壓掘進鉆車主要技術參數
外形尺寸 |
|||
長 |
8800mm |
||
寬 |
1750mm |
||
高 |
2650 mm |
||
重量 |
12000 kg |
||
行駛速度，水平 |
10 km/h |
||
最大爬坡能力 |
14° |
||
安全防護 |
|||
噪音水平 |
<100 dB(A) |
||
可升降安全頂棚 |
符合防滾翻防落石要求 |
||
底盤 |
|||
柴油機 |
康明斯 QSB3.9-C80-31 60KW/2200rpm |
||
尾氣凈化 |
尾氣催化器 |
||
傳動系統 |
四輪驅動閉式行走系統 |
||
| 輪胎 | 10.00-20 | ||
| 擺動角度 | ±6° | ||
行走制動 |
靜液壓制動 |
||
| 轉向角度 | ±35° | ||
| 軸距 | 3200mm | ||
| 輪距 | 1400mm | ||
| 離地間隙 | 300mm | ||
| 液壓錘 | 水山 SB30 | ||
| 沖擊能 | 350J | ||
| 沖擊頻率 | 550-950Hz | ||
| 驅動流量 | 25-40l/min | ||
| 工作壓力 | 90-125bar | ||
| 擺臂角度 | ±30° | ||
| 平動臂俯仰角度 | 45° | ||
| 中臂舉升角度 | 60° | ||
| 前臂俯仰角度 | 95° | ||
| 液壓錘俯仰角度 | 120° | ||
| 擺動缸角度 | ±90° | ||
| 鉆臂伸縮 | 1200mm | ||
| 最大工作高度 | 8300mm | ||
| 最工作寬度 | 8800mm | ||
| 駕駛室后仰 | 15° | ||
| 水泵功率 | 0.5kw | ||
| 水泵流量 | 2l/min | ||
駕駛室升降 |
400mm |
||

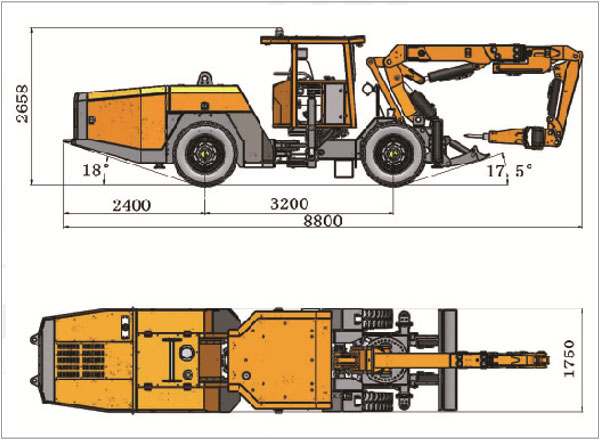

外形尺寸

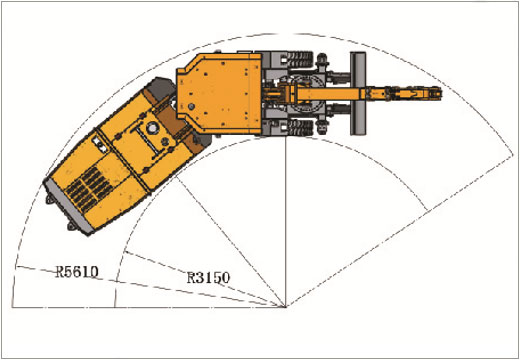

轉彎半徑

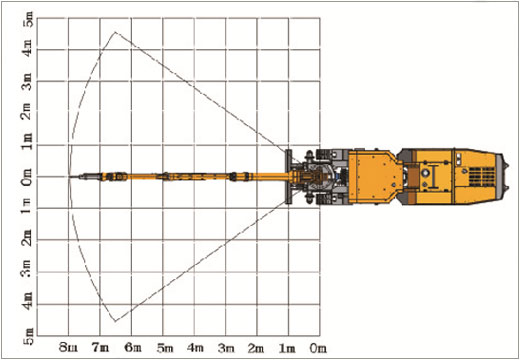

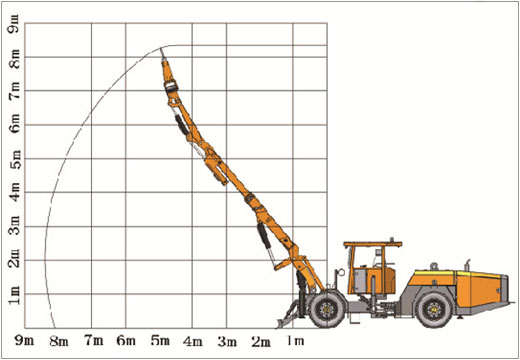

作業范圍
