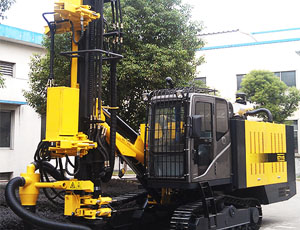

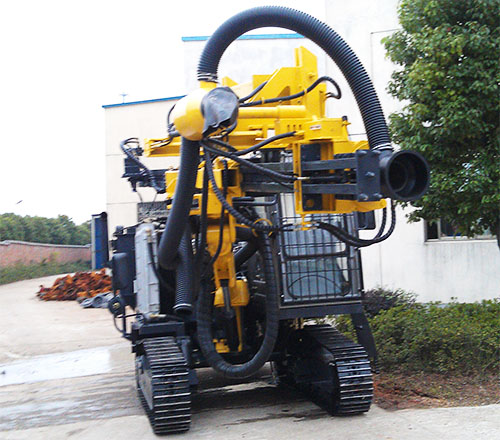

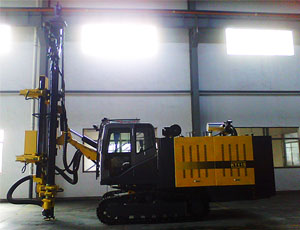

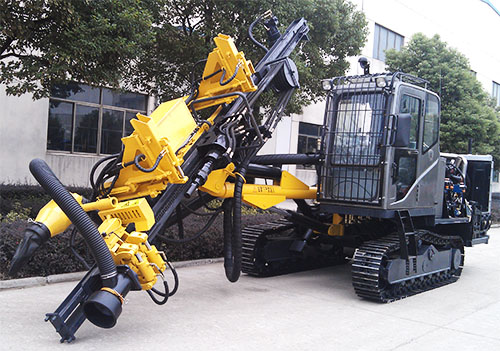

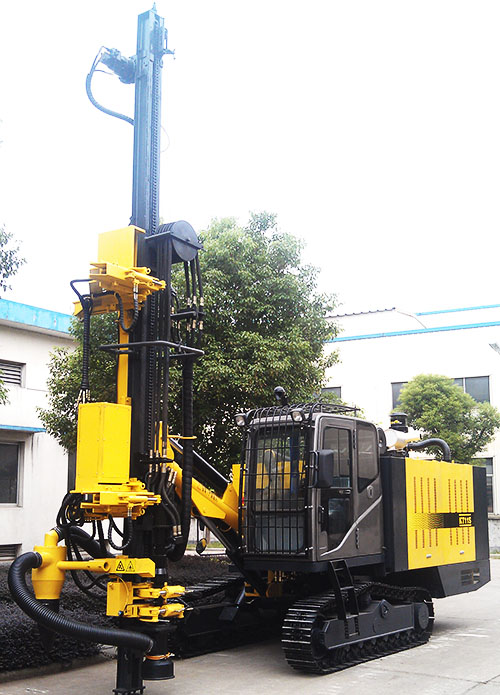

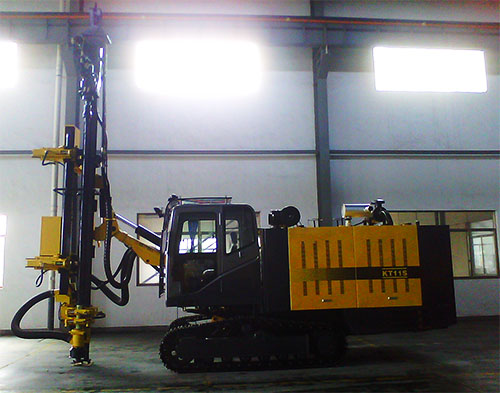

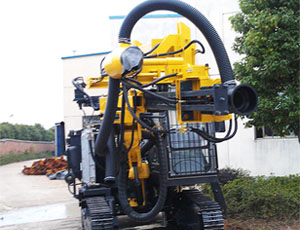

開山牌KT11S型一體式露天潛孔鉆車采用一個動力同時驅動液壓系統和高風壓螺桿壓縮系統的方式，結構緊湊，能量利用率高，具備自動接卸桿、駕駛室冷暖空調、干式集塵等功能模塊。鉆車具有整體性好、環保節能、自動化程度高、鑿巖效果好、操作方便、機動靈活、行駛安全等特點。適用于露天礦山、采石場、公路、鐵路、水利、電力、建筑等石方工程中的中、深孔接桿鑿巖作業。
KT11S型一體式露天潛孔鉆車技術參數
鑿巖硬度 |
f=6-20 |
滑架俯仰角度 |
114° |
鉆孔直徑 |
105-125 |
滑架擺角 |
向右36°向左35° |
經濟鑿孔深度(自動接桿深度)m |
18 |
滑架側向水平擺度 |
向右12°~93° |
行走速度(Km/h) |
0-2.2 |
鉆臂擺角 |
向右45°向左5° |
爬坡能力 |
20° |
車架調平角度 |
向上10°向下8° |
離地間隙 |
430 |
推進行程mm |
3000 |
整機功率(kW) |
239 |
補償長度mm |
1200 |
柴油機 |
康明斯6LTAA8.9-C325 |
鉆桿 |
φ76x3000mm |
螺桿機排氣量(m³/min) |
18 |
捕塵方式 |
干式（液壓去掉旋風層流式） |
螺桿機額定排氣壓力bar |
17 |
接桿方式 |
自動接卸桿 |
外形尺寸(長×寬×高)(mm) |
9300x2580x3000 |
自動防卡方式 |
電液控制防卡 |
重量(Kg) |
14600 |
鉆桿潤滑方式 |
自動噴油潤滑 |
回轉器鉆速(r/min) |
0-63 |
鉆桿螺紋保護 |
配有浮動接頭保護鉆桿螺紋 |
回轉扭矩N*m |
2800 |
鉆孔角度指示 |
二維電子角度指示 |
最大推拉力N |
32000 |
鉆孔深度指示 |
電子孔深指示 |
沖擊器 |
45A |
|
