ZWY-80/22.55L煤礦用挖掘式裝載機（俗名：扒碴機）主要用于修建鐵路隧道、公路隧道、引水洞工程、礦山平巷、磷礦、煤礦等等金屬非金屬礦礦石采掘裝車。適用于斷面為2.2×2.4米以上的大中型巷道，功率大、裝車速度快；結構簡單、緊湊；人性化設計、便于維修；整體車身采用二氧化碳保護焊焊接；液壓及電器原件全部采用名優產品，性能可靠。
主要特點:
1. 履帶推進鏟取巖石并通過鏟斗將石料扒進自身的皮帶輸送機, 輸送機從尾部將巖石卸入自卸農用車,礦車或其它轉載設備上;
2. 采用電動全液壓傳動，液壓行走、挖掘采集、輸送、裝車四種功能，機構緊湊，推進力大，扒取范圍廣，可以全斷面裝巖，不留死角，不需人工輔助清理工作面；
3. 先導閥控制，操作輕松簡便，工作平穩無沖擊，性能可靠，維修方便；本機具有良好的人性化設計，液壓系統采用風冷，有座椅，有駕駛棚，極大地減輕了工人的勞動強度，工作輕便，動作舉升定位準，運料速度快，具有安全、可靠、環保高效，大量節省人力等特點，完全符合人機工程學。
產品使用環境條件:
a) 斷面為2.4×2.4米以上的巷道；
b) 巖石的普氏硬度f小于12，塊度小于等于400mm，松散密度不大于1.8t/m3；
c) 海拔高度≤1000m。海拔1000m以上高原環境需進行特殊設計；
d) 巷道環境為-5℃～+40℃，最大相對濕度≤90%（溫度為25℃時）；
e) 電壓極限偏差為±5%，交流頻率極限偏差為±1%；
f) 巷道坡度≤10°。在大于10°隧道工作時需進行特殊設計或采取必要的措施；
g) 裝載機工作時周圍的煤塵、甲烷爆炸性氣體含量應符合煤礦安全規程規定的安全含量。

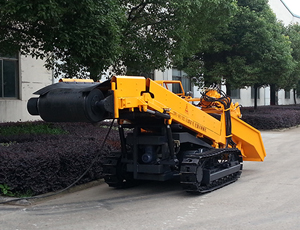

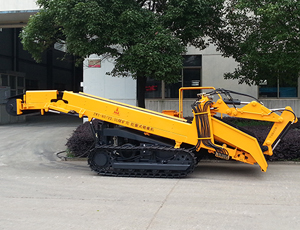

ZWY-80/22.55L煤礦用挖掘式裝載機 主要技術特征
型號 檢測項目 |
ZWY-80/22.55L |
|
裝載能力（m3/h） |
80 |
|
整機重量(kg) |
4800±5% |
|
最小轉彎半徑（m） |
≤3.5 |
|
離地間隙（㎜） |
≥220 |
|
挖掘寬度（㎜） |
≥2300 |
|
挖掘高度（mm） |
≥1900 |
|
挖取距離（mm） |
≥1550 |
|
卸載高度(mm) |
≥1580 |
|
挖掘深度(mm) |
≥600 |
|
裝載寬度（mm） |
≥2300 |
|
爬坡能力(度) |
10° |
|
輸送帶帶速（m/s） |
≥0.75 |
|
輸送能力（m³/h） |
≥80 |
|
主電機功率(kW) |
22 |
|
行走速度（m/s） |
0-1 |
|
履帶平均接地比壓MPa |
≤0.1 |
|
額定工作壓力(MPa) |
12.5±0.5 |
|
安全閥開啟壓力(MPa) |
13 |
|
電器 絕緣 |
三相MΩ |
＞1.5 |
相間MΩ |
＞1.5 |
|
工作環境溫度(度) |
-5~+40 |
|
操縱方式 |
液控 |
|
散熱方式 |
風冷 |
|
外形尺寸（mm） |
長 |
5900±50 |
寬 |
1850±50 |
|
高 |
2000±50 |
|
